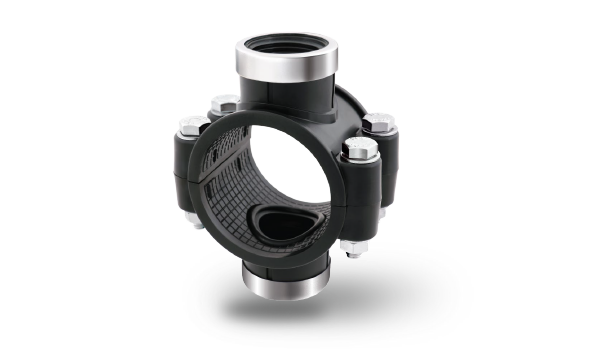

Priz Kolye Çift Çıkışlı Paslanmaz Cıvatalı <br> (AISI304) <br> Paslanmaz Metal Yüzüklü (AISI430)

Basınç Değerleri
Ø 25 mm – Ø 110 mm : PN 16
2” : PN 10
Ø 125 mm – Ø 225 mm : PN 10
3” – 4” : PN 6

Kullanım Alanları
Şehir Şebekesi İçme Suyu – Peyzaj Sektörü
Tarımsal Sulama – Seralar

Priz Kolye Çift Çıkışlı Paslanmaz Cıvatalı (AISI304) Paslanmaz Metal Yüzüklü (AISI430)
Kullanım Bilgileri
Özellikler
Montaj Yöntemleri
Testler

Kod	Ebat	Ambalaj Adedi	Koli Adedi
100180201	25 x ½” x ½”	25	250
100180301	32 x ½” x ½”	25	200
100180302	32 x ¾” x ¾”	25	200
100180401	40 x ½” x ½”	25	150
100180402	40 x ¾” x ¾”	25	150
100180501	50 x ½” x ½”	10	140
100180502	50 x ¾” x ¾”	10	120
100180503	50 x 1″ x 1″	10	120
100180601	63 x ½” x ½”	10	90
100180602	63 x ¾” x ¾”	10	90
100180603	63 x 1″ x 1″	10	80
100180604	63 x 1¼” x 1¼”	10	50
100180605	63 x 1½” x 1½”	10	50
100180701	75 x ½” x ½”	5	80
100180702	75 x ¾” x ¾”	5	80
100180703	75 x 1″ x 1″	5	70
100180704	75 x 1¼” x 1¼”	5	40
100180705	75 x 1½” x 1½”	5	40
100180706	75 x 2″ x 2″	5	40
100180801	90 x ½” x ½”	5	60
100180802	90 x ¾” x ¾”	5	60
100180803	90 x 1″ x 1″	5	50
100180804	90 x 1¼” x 1¼”	5	35
100180805	90 x 1½” x 1½”	5	35
100180806	90 x 2″ x 2″	5	30
100180901	110 x ½” x ½”	5	50
100180902	110 x ¾” x ¾”	5	50
100180903	110 x 1″ x 1″	5	40
100180904	110 x 1¼” x 1¼”	5	30
100180905	110 x 1½” x 1½”	5	30
100180906	110 x 2″ x 2″	5	30
100181001	125 x ½” x ½”	2	50
100181002	125 x ¾” x ¾”	2	48
100181003	125 x 1″ x 1″	2	42
100181004	125 x 1¼” x 1¼”	2	42
100181005	125 x 1½” x 1½”	2	36
100181006	125 x 2″ x 2″	2	34
100181101	140 x ½” x ½”	2	36
100181102	140 x ¾” x ¾”	2	34
100181103	140 x 1″ x 1″	2	28
100181104	140 x 1¼” x 1¼”	2	26
100181105	140 x 1½” x 1½”	2	22
100181106	140 x 2″ x 2″	2	22
100181201	160 x ½” x ½”	2	26
100181202	160 x ¾” x ¾”	2	26
100181203	160 x 1″ x 1″	2	24
100181204	160 x 1¼” x 1¼”	2	22
100181205	160 x 1½” x 1½”	2	20
100181206	160 x 2″ x 2″	2	20
100181207	160 x 2½” x 2½”	2	12
100181208	160 x 3″ x 3″	2	12
100181209	160 x 4″ x 4″	2	10
100181302	180 x ¾” x ¾”	2	10
100181303	180 x 1″ x 1″	2	10
100181304	180 x 1¼” x 1¼”	2	10
100181305	180 x 1½” x 1½”	2	10
100181306	180 x 2″ x 2″	2	10
100181307	180 x 2½” x 2½”	2	8
100181308	180 x 3″ x 3″	2	8
100181309	180 x 4″ x 4″	2	6
100181402	200 x ¾” x ¾”	2	10
100181403	200 x 1″ x 1″	2	10
100181404	200 x 1¼” x 1¼”	2	10
100181405	200 x 1½” x 1½”	2	8
100181406	200 x 2″ x 2″	2	8
100181407	200 x 2½” x 2½”	2	8
100181408	200 x 3″ x 3″	2	8
100181409	200 x 4″ x 4″	2	6
100181503	225 x 1″ x 1″	2	8
100181504	225 x 1¼” x 1¼”	2	8
100181505	225 x 1½” x 1½”	2	8
100181506	225 x 2″ x 2″	2	8
100181507	225 x 2½” x 2½”	2	8
100181508	225 x 3″ x 3″	2	8
100181509	225 x 4″ x 4″	2	4

Priz Kolyeler depolama ve montaj esnasında sert ve keskin cisimlerden uzak tutulmalıdır. Tesisat toprak altına döşenecekse, sert ve keskin cisimlerden korumak maksadıyla kum ile kapatılmalıdır. Hasar görmüş ürünler kesinlikle kullanılmamalıdır.

Priz kolyelerde oring, yuvasına düzgünce yerleştirilmeli ve montaj esnasında yerinden çıkmamasına özen gösterilmelidir.

Priz kolye ile kullanılacak erkek adaptörlere teflon bant sızdırmazlığı sağlayacak kadar ve sıkma yönüyle aynı yönde sarılmalıdır.

Priz kolyelerin montajından sonra yapılan boru delme işlemi, uygun bir matkap ucu ile dişlere değmeyecek şekilde gerçekleştirilmelidir.

Boruda standart değerinden daha büyük bir ölçüde ise priz kolye montajında alt ve üst kapaklar birbirine değmeyecektir. Bu durumda; cıvatalı priz kolyelerin cıvatalarının alt ve üst kapaklar birbirine değene kadar sıkılmasına gerek yoktur.

Priz kolyelerin montajı sırasında cıvata ve somunlar karşılıklı olarak dengeli sıkılmalıdır.

Tesisatın Son Kontrolü

GÖZLE KONTROL

Tesisatın kurulumu sırasında kullanılan ürünlerin hasar tespiti için mutlaka gözle kontrol yapılmalıdır.

SIZDIRMAZLIK KONTROLÜ

Tesisatın kurulumu sonrasında sisteme mutlaka test basıncında su verilmeli ve sızdırmazlık durumu tespit edilmelidir.

SIZINTIYA NEDEN OLABİLECEK UYGULAMALAR

● Boru ölçülerinin uluslararası standartlara uygun olmaması,

● Kullanılan diğer metal ya da plastik malzemenin uluslararası standartlara uygun olmaması,

● Teflon bandın yeterli miktarda ve uygun şekilde kullanılmaması,

● Montaj sırasında Priz Kolyenin talimatlara uygun monte edilmemesi,

● Matkap ile boru delme esnasında Priz kolyenin dişlerine zarar verilmesi,

● Montaj esnasında oringin zarar görmesi ya da oringin yerinden çıkması,

tesisatınızda sızıntıya neden olabilir.

Darbelere karşı dayanıklı, yüksek kaliteli polipropilen hammaddeden üretilmiştir.

Borulardaki ölçü farklılıklarından doğabilecek sızıntıları önleyebilecek şekilde tasarlanmıştır.

Oringi kauçuktan üretilmekte olup yüksek basınç altında sızdırmazlık sağlar.

Ürünlerimizde kullanılan korozyona dayanıklı metal yüzük sayesinde 50 ⁰C’yi asmayan sistemlerde güvenle kullanılabilir.

Suyun kokusunu ve tadını değiştirebilecek zararlı bileşikler içermez.

İçme suyunda kullanıma uygundur.

Metal yüzük, cıvata, somun ve pullar paslanmaz çelik ve galvaniz olarak çeşitlendirilmiştir.

Somunlar, alt kapaktaki yuvalarına yerleştirildiği için hızlı ve kolay montaj yapılmasını sağlar.

Diş ölçüleri ISO 7-1 Standardına uygundur.

ISO 13460-1 Standardına uygundur.

Priz Montaj Yöntemi
